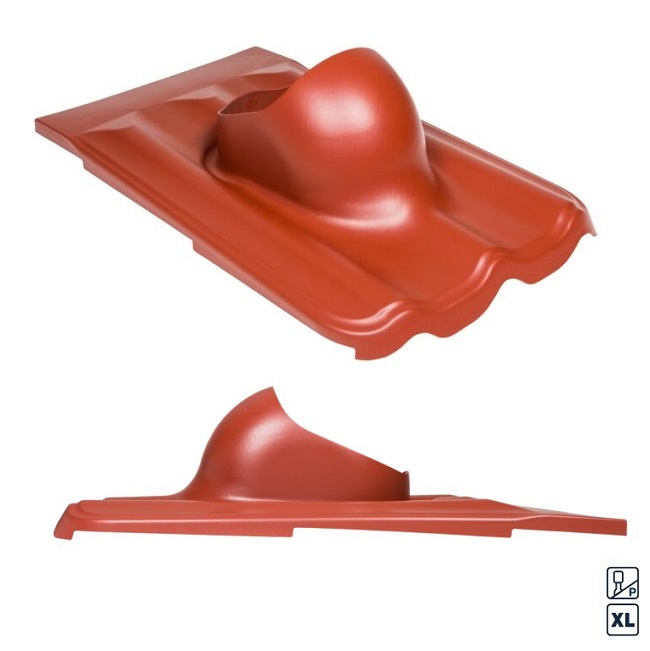

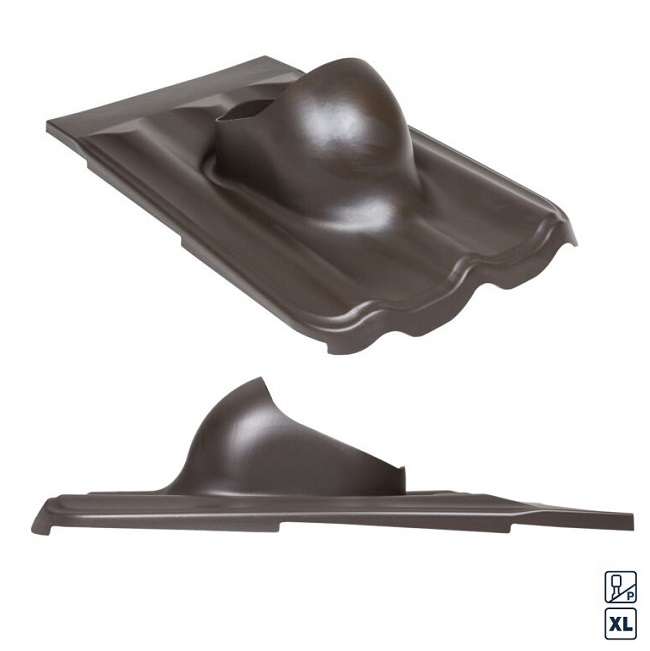

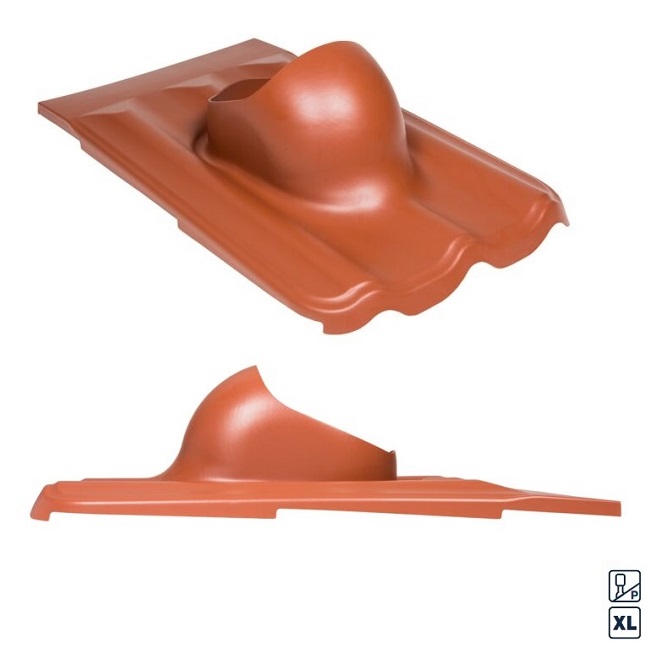

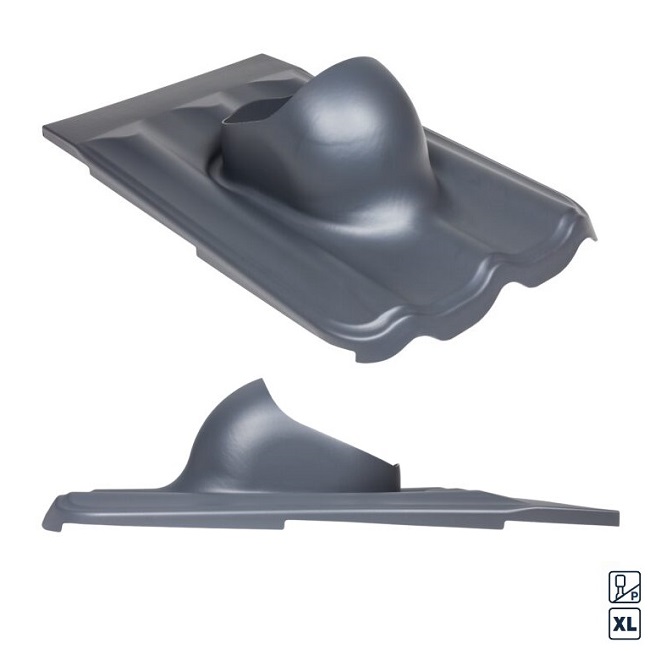

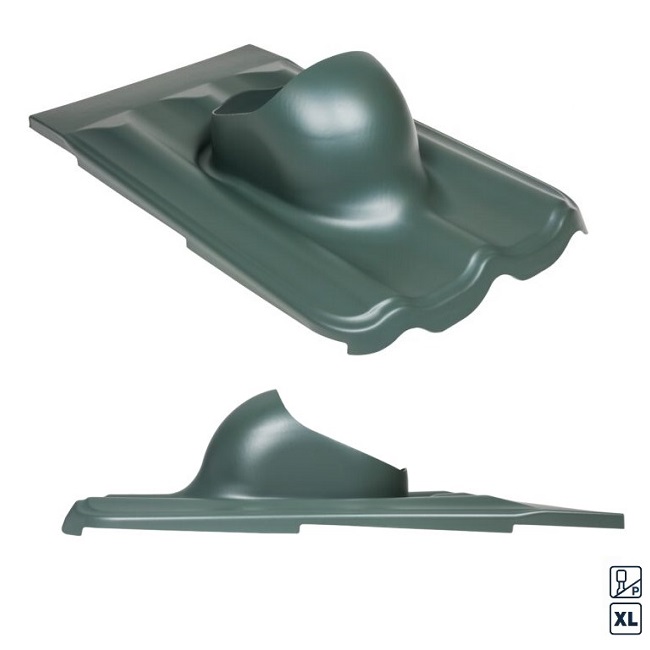

Vilpe XL universal MK1 läpivienti

VILPE XL Universal MK1 -läpivienti on suunniteltu suurikokoisille ilmanvaihtoratkaisuille tiilikuvioisilla peltikatoilla. Se sopii VILPE P-sarjan XL-putkille, XL-huippuimureille sekä piippukumille, joiden halkaisija on Ø160–250 mm.

Universal MK1 -läpivienti on tehtaalla valmiiksi muotoiltu sopimaan tiilikuvioiselle pellille, jossa on aaltoväli 183,3 mm, kuvion pituus 350 mm ja profiilin korkeus noin 39 mm — esimerkiksi Ruukin Tiilikainen -profiili.

Läpiviennin yläosa voidaan asentaa harjapellin alle tai vaihtoehtoisesti alemmaksi lappeelle peltikaton hormiliitoslevyn avulla. Mukana toimitettava 2-osainen XL-aluskaterengas varmistaa aluskatteen täydellisen tiiviyden ja suojaa rakenteita kosteudelta.

Tekniset tiedot

Sopivat putkikoot (XL-sarja): Ø160–250 mm
Käyttökohteet: tiilikuvioiset peltikatot
Aaltoväli: 183,3 mm
Kuvion pituus: 350 mm
Profiilin korkeus: n. 39 mm

Katon kaltevuus:

• Ø110 mm: max 47°
• Ø125 mm: max 47°
• Ø160 mm: max 47°
• Minimikaltevuus: 11,5°

Sisältö: XL Universal MK1 -läpivienti, 2-osainen XL-aluskaterengas, ruuvit, asennusohje
Asennus: harjapellin alle tai lappeelle hormiliitoslevyllä

Käyttökohteet

Tiilikuvioiset peltikatot (esim. Ruukki Tiilikainen)
XL-sarjan putket ja huippuimurit (Ø160–250 mm)
Piippukumien asennus
Suurikokoiset ilmanvaihdon poistot ja tulot
Uudisrakennukset ja saneerauskohteet
